AU-3, AU3   Administration Unit Level - 3, Administration Unit Level - 4   관리단위-3, 관리단위-4

1. 관리단위 (AU, Administrative Unit)

  ㅇ SDH에서, VC와 STM-N 프레임 사이의 정합 및 위치를 관리하는, 다중화 관리 단위

  ㅇ 종류
     - AU-3 : VC-3를 수용하는 관리단위
     - AU-4 : VC-4를 수용하는 관리단위

  ㅇ 구성  :  AU 포인터 + VC
     - AU-3 : AU-3 포인터 + VC-3
     - AU-4 : AU-4 포인터 + VC-4

  ㅇ 역할
     - AU 포인터를 이용하여, VC의 프레임 내 시작 위치를 지시
     - 여러 AU를 다중화하여, STM-N 신호를 구성


2. 관리단위(AU) AU-3/AU-4의 생성

  ㅇ C(컨테이너) → VC(저위 가상상자) → TU(계위신호단위) → TUG(계위신호단위그룹)

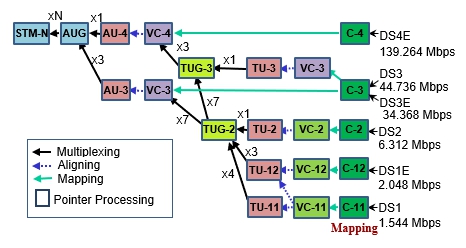

     → VC-3/VC-4(고위 가상상자) → AU-3/AU-4(관리단위)   ☞ 동기식다중화 신호구조




3. AU-3

  ㅇ 동기식 다중화 방식의 관리단위(AU) 종류 중 하나

  ㅇ PDU 신호의 수용
     - 수용 신호 例) DS-3 x 1, 또는 DS-2 x 7, 또는 DS-1 x 28, 또는 DS-1E x 21

  ㅇ 형성과정  :  C-3 → VC-3 (9 x 85 Byte) → AU-3
     - 9 x 85 Byte의 VC-3 (= POH + C-3) 에,
     - 9 x 1 × 2 Byte의 고정 Byte로 채워서, 9 x 87 Byte로 만든 후,
     - 3 Byte 크기의 AU 포인터를 붙여서 만들어짐




4. AU-4

  ㅇ VC-4를 수용하여 AU-4 포인터와 함께 관리하는, SDH 관리단위

  ㅇ 형성과정  :  C-4 → VC-4 (9 x 261 Byte) → AU-4
     - 3 Byte 크기의 AU 포인터를 붙여서 만들어짐
