Optical Link   광 링크, 광통신 링크

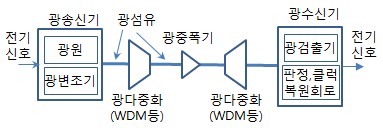

1. 광통신 링크

  ㅇ 광 송신기, 광 섬유, 광 수신기, 기타 소자 등에 의해 두 지점 간(point-to-point)에
     구성된 광통신용 링크



     - 광송신기   :  광원(LED,LD),광변조기
     - 광전송매체 :  광 섬유(광 케이블)
     - 광다중화기 :  WDM 등
     - 광증폭기   :  광섬유증폭기 등
     - 광수신기   :  광검출 수광소자(APD,PIN)


2. 광 링크 설계시 주요 고려사항

  ㅇ 동작 파장
  ㅇ 광원의 종류 (LD, LED)
  ㅇ 수광소자의 종류 (APD, PIN)
  ㅇ 목표 데이터율 (전송속도)
  ㅇ 목표 BER(비트오류율)
  ㅇ 전송 거리
  ㅇ 광섬유 종류 (SMF, MMF 등)


3. 광 링크 설계 구분

  ㅇ 전력 설계(Link Power Budget)
     - 광 손실(Loss)을 극복하기 위한 것
     - 예상 수명기간 동안 수신기 감도 이상으로 광신호전력을 수신기에 공급하려는 것

  ㅇ 상승시간 설계(Rise time Budget) 또는 대역폭 설계
     - 광 분산(Dispersion)에 의한 대역폭 한계를 극복하기 위한 것
     - 목표 비트율에서 제대로 동작 가능토록 설계하는것
